排矸系統翻車機推車機安裝工程

102排矸系統翻車機推車機安裝工程

 一、 工程概況

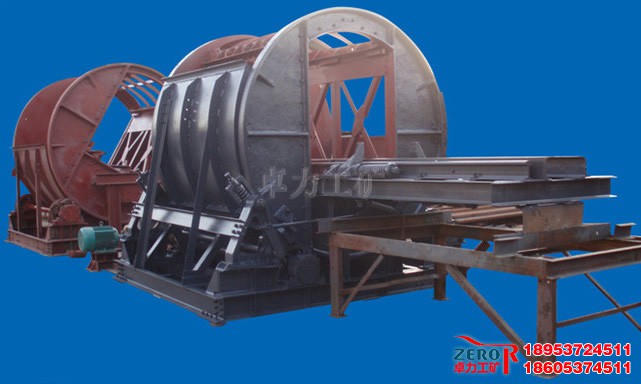

1、概述  此次安裝于102排矸系統的FDBY(Z)-1.5/6型液壓翻車機推車機為1.5噸礦車卸矸石之專用設備。機械化車度高，轉動運行平穩，正反轉調整方便，生產能力大，便于實現翻卸系統的自動化，提高運行速度，增加經濟效益。

2、技術規格：

2、技術規格：  序號  內容  單位 型號/規格  1  生產能力  每次翻車數  輛 1 每分鐘翻車次數  次/分 3.5 生產率  噸/時 270 2  基本尺寸  輪廓尺寸  長  mm 6670 寬 mm 3300 高 mm 3136 滾筒尺寸  直徑  mm 2700 長度  mm 2600 軌距 mm 600 傳動滾筒直徑 mm 500 支持滾筒直徑  mm 500 軌面至回轉中心距  進車端 mm 310 出車端 mm 310 3  傳動裝臵  馬達  型號 套 LJM-3 排量  套 1000 最大工作壓力 套 16.0 最大扭力 套 2900 總速比  無極調速 使用礦車型式    MGC1.7-6

3，施工準備   （一）施工準備工作  1、準備工具及起吊用具，準備施工中所用的設備，列出計劃報有關部門或人員實施并組織施工設備和機具進場。 2、編制切實可行的施工措施，工期安排。 3、測量現場，繪制現場施工平面圖。

4、落實人力資源，合理安排施工人員進點時間、人數。  5、工作現場的生活、生產用水、用電等生活、生產服務設施準備。

（二）安裝原則  設備安裝遵循由下往上、由里向外的順序進行吊裝，安裝工序：復核基礎——設備吊裝到位——吊裝抄平找正——二次灌漿。

（三）主要施工方案

1、設備運輸：  推車機翻車機所有設備均通過罐籠運輸，罐籠尺寸長×寬×高為4.8m×1.6m×2.9m。因翻車機外形尺寸均超長、超寬、超高，因此，在設備運輸時，需事先將其解體。解體前，要在各連接處做好明顯標記，以方便設備運輸至安裝地點后重新組裝。  翻車機推車機通過副井運輸至安裝位臵。小件通過礦車運輸，電機、減速機、滾筒等通過平板車運輸。所有設備在運輸過程中，應確保設備與運輸工具捆扎牢固，捆扎設備時采用4＇鋼絲繩頭，并用手拉葫蘆張緊。捆扎設備時應特別注意保護設備，控制裝車尺寸，避免途中出現意外。斜巷運輸設備前，要對提升設備、信號、安全等設備、設施進行檢查，確保在完好情況下進行工作，特別要檢查設施的尺寸，確保車輛能順利通過及對超低等特殊車輛起到安全作用。嚴格執行斜巷管理規定。 2、基礎驗收：  配合礦建施工單位，按照設計圖紙對設備基礎進行驗收，將各中心線及輔助中心線用墨線彈出，用紅漆將各設備基礎部位的標高標出。 3、安裝過程：    6  翻車機安裝時，利用礦建所掛設的吊點，進行設備的就位、安裝。用拉線和尺量的方法控制機體縱向中心線與設計中心線重合度在5mm之內。用水平儀檢查控制主、從動軸水平度在0.25‰以內且傾斜方向一致。用尺量方法控制主、從動軸的水平間距在±2mm之內。制動閘制動時，用尺量檢查控制大滾圈與主動托輪間隙應在1-3mm之內。  推車機安裝時，機體縱向中心線與基礎中心線重合誤差不大于3mm；利用掛線尺量控制。機體縱向水平度用水平尺檢查，允許偏差1‰.主動軸的水平度用水平尺檢查，允許偏差0.5‰。主從動軸相對高低差3mm。機頭、機尾的鏈輪與中間架中心線的重合度用卷尺測量，允許偏差3mm。  4、液壓站的安裝與調試  （1）按管路安裝關系圖將液壓站與工作油缸、馬達正確連接，待檢查無誤后，方可啟動液壓站試壓。  （2）初次啟動液壓站時，應按以下要求進行：     a 注意電機轉向，電機要按逆時針轉向（從電機后部看），不得接反；    b 將溢流閥調節手把旋至最松（逆時針方向），然后開啟電機，慢調系統壓力至5Mpa、7Mpa、9Mpa、10Mpa；（正常工作壓力在10 Mpa為最佳）    c 調節節流閥來設定馬達的正反速度;     d 使各工作油缸、馬達予動作，排靜管路中的空氣；     e 液壓馬達應在無負荷狀態下進行最少不低于30分鐘的空運轉；    f 然后根據要求調節溢流閥壓力至系統額定壓力，并鎖緊電磁溢流閥調節手柄。  （3）檢查油缸、馬達動作是否正常，進出油管位臵是否合適，然后用高   7  壓管夾固定管路。  （4)檢查油面是否正常，在啟動之后，由于油進入了管道及油缸，油面會下降，因此必須補充液壓油至標定液位。  5、配電設備安裝：  660V電源引自102臨時變電所，所有配電設備均落地安裝。電纜沿巷道壁掛鉤敷設，懸掛間距為1米，電纜沿地敷設時需穿鋼管保護。電纜過防火門穿鋼管保護，并用黃泥封堵。照明電源127V，用電纜卡敷設至拱頂后，沿掛鉤吊掛，掛鉤間距1米。  配電設備均在礦設備庫裝車后通過罐籠將其運至安裝位臵，設備裝車時應捆綁牢靠，設備與設備間應采取用木塊或其他方式的保護措施，防止運輸過程中的晃動碰毀設備或防爆面，設備運至施工現場后，設計無設備基礎，但可以根據建設單位要求，按設計位臵擺放在自制基礎槽鋼上或礦建預制的開關臺上。開關柜在入井前必須進行隔爆檢驗，并做電氣試驗，合格后方可入井。  （1）、開關的絕緣試驗、耐壓試驗必須符合標準； （2）、隔爆面必須符合下列規定：  完整、無銹，結合面粗糙度符合產品規定，防銹措施良好，接線、密封良好，閉鎖裝臵齊全、可靠，螺栓、墊圈齊全、緊固，間隙符合規定；  （3）、防爆設備安裝調整應符合下列規定：  安裝位臵正確，放臵平穩。閑臵喇叭口按防爆電器標準要求用密封圈、擋板、墊圈封嚴。操作機構靈活、可靠；觸頭表面光滑，接觸嚴密，
